MG80-NE/EI/PN/EC MG80-CMの特徴
測長ユニットDK800Sシリーズ、DKシリーズ、DTシリーズ用インターフェースユニット。
測長ユニットの計測データをEthernet、EtherNet/IP、PROFINETまたはEtherCATのフィールドバス経由でPLCに送ることができます。

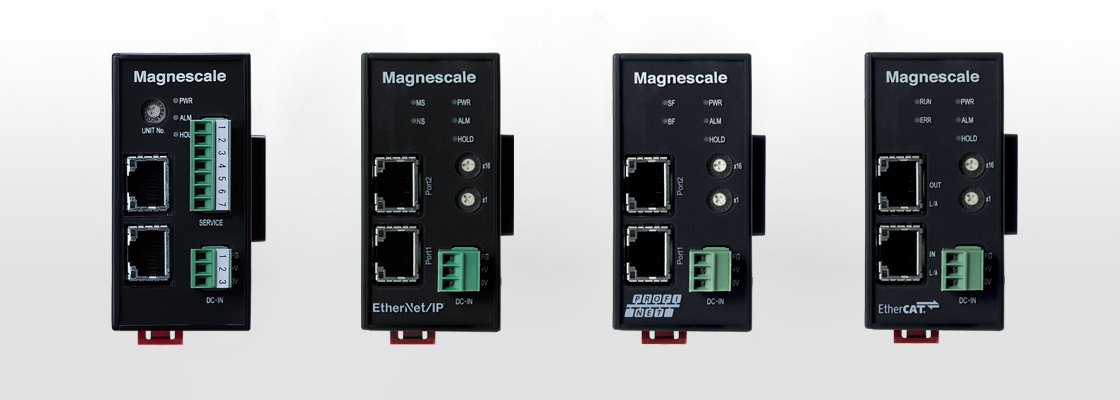

MG80-NE (Ethernet) / MG80-EI (EtherNet/IP) / MG80-PN (PROFINET) / MG80-EC (EtherCAT)
- フィールドバス対応インターフェースのメインモジュール。

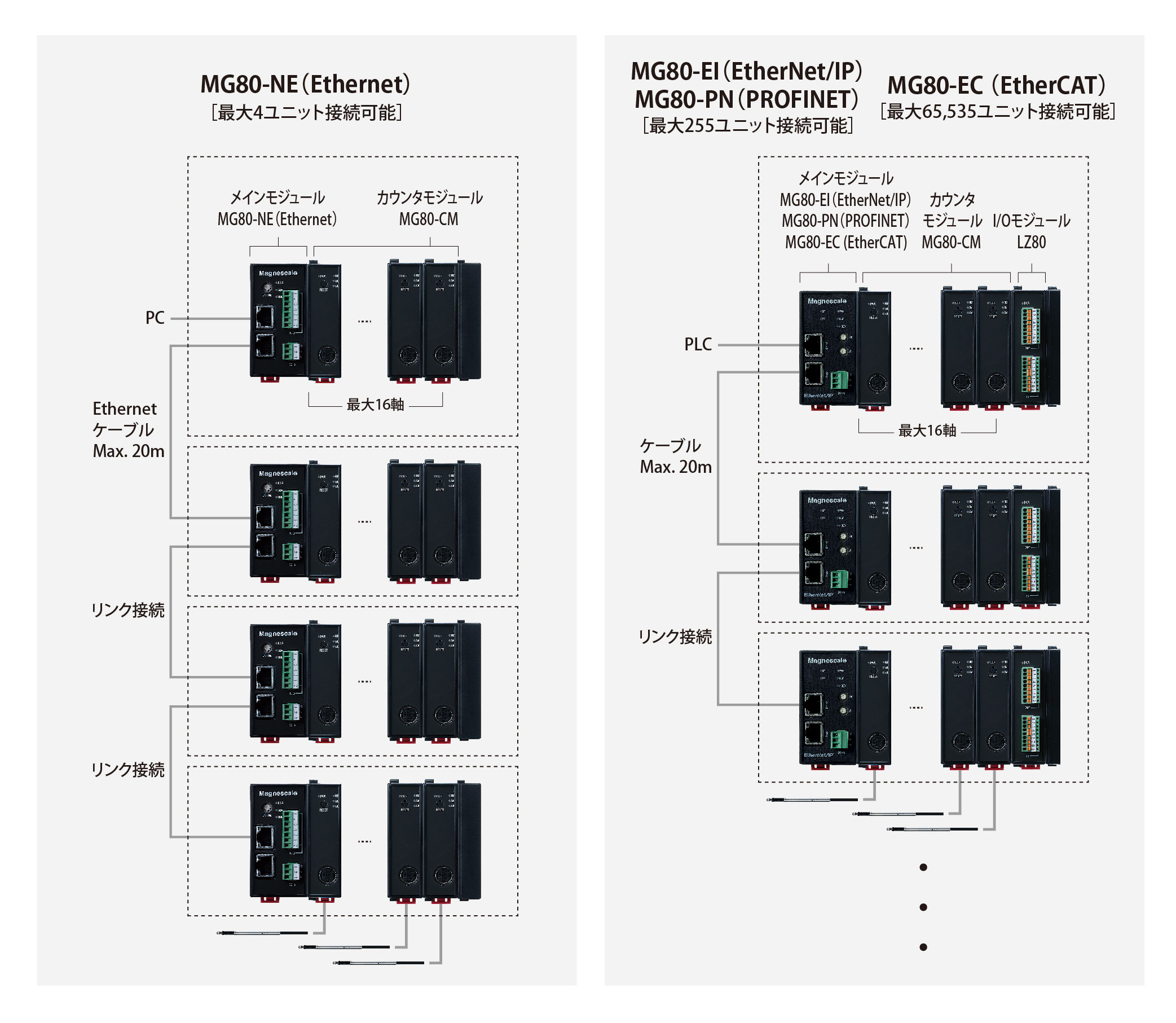

- 各メインモジュールは最大16軸までを1ユニットとして接続し、MG80-NEは最大4ユニット、最大64軸までの測長ユニットを接続可能、MG80-EI、MG80-PNは フィールドバスのIPアドレスを設定することで 最大255ユニットまで技術的にリンク可能、MG80-ECは最大65,535ユニットまで技術的にリンク可能。
MG80-CM
- 高精度デジタルゲージDK800Sシリーズ、DKシリーズ、DTシリーズ (MT16経由) 用のカウンタモジュール。
- DINレールマウントによる簡単設置
LZ80-K1/K2
- I/Oモジュール。 MG80-EI、MG80-PN、MG80-ECに使用可能。
- 入力8点、出力8点搭載
スペック
| メインモジュール | ||||
|---|---|---|---|---|
| 型名 | MG80-NE | MG80-EI | MG80-PN | MG80-EC |
| 通信プロトコル | Ethernet (TCP/TP) 100BASE-TX | EtherNet/IP | PROFINET | EtherCAT |
| 機能 | 入力分解能設定(0.1 ～ 10 µm)、原点入力、リセット、プリセット、マスタープリセット、各軸の現在値/最大値/最小値/P-P値出力、演算機能 (2軸加減算)、コンパレータ機能 (2段または4段を8組まで設定可能) | |||
| 伝送速度 | 100 Mbit/s | |||
| カウンタモジュール連結最大数 | 1ユニット16台 (MG80- NE+MG80-CMx16) リンク機能を使用し最大64台 |
1ユニット16台 (MG80-EI/PN+MG80-CMx16) IPアドレスの設定で技術的には255ユニットまでの増設が可能 |
1ユニット16台 (MG80-EC+MG80-CMx16) 技術的には65,535ユニットまでの増設が可能 |
|
| 取付け方法 | DIN35 mmレール | |||
| 電源電圧 | DC10.8 ～ 26.4 V | |||
| 消費電力 | 2.4 W 以下 | |||
| 最大ケーブル長* | 20 m (CAT5eシールドタイプを推奨) | |||
|
*通信ケーブルはお客様でご用意ください。 記載内容は予告なしに変更する場合があります。 |
||||
| カウンタモジュール | ||
|---|---|---|
| 型名 | MG80-CM | |
| 消費電力 | 2.0 W 以下 (測長ユニット含まず) | |
| 対応測長ユニット | DK800Sシリーズ、DKシリーズ、DTシリーズ (MT16経由) | |
| アラーム | カウンタ応答周波数超過、測長ユニット未接続、断線 | |
| I/Oモジュール* | |||
|---|---|---|---|
| 型名 | LZ80-K1/LZ80-K2 | ||
| 消費電力 | 2.0 W 以下 | ||
| I/O | 9極コネクタ×2 フォトカプラ絶縁 入力8、出力8 LZ80-K1：電流シンクタイプ LZ80-K2：電流ソースタイプ |
||
|
*MG80-NEでは使用できません。 記載内容は予告なしに変更する場合があります。 |
|||
アクセサリ
MG80-EI/PN/EC
I/Oモジュール
| LZ80-K1/K2 | MG80-MA、MG80-PN、MG80-EI、MG80-EC用I/Oモジュール | |
