MG80-SC
MG80-CMの特徴
測長ユニットDK800Sシリーズ、DKシリーズ、DTシリーズ用インターフェースユニット。
測長ユニットの計測データをRS-232C、Ethernet経由でPCやPLCに送ることができます。

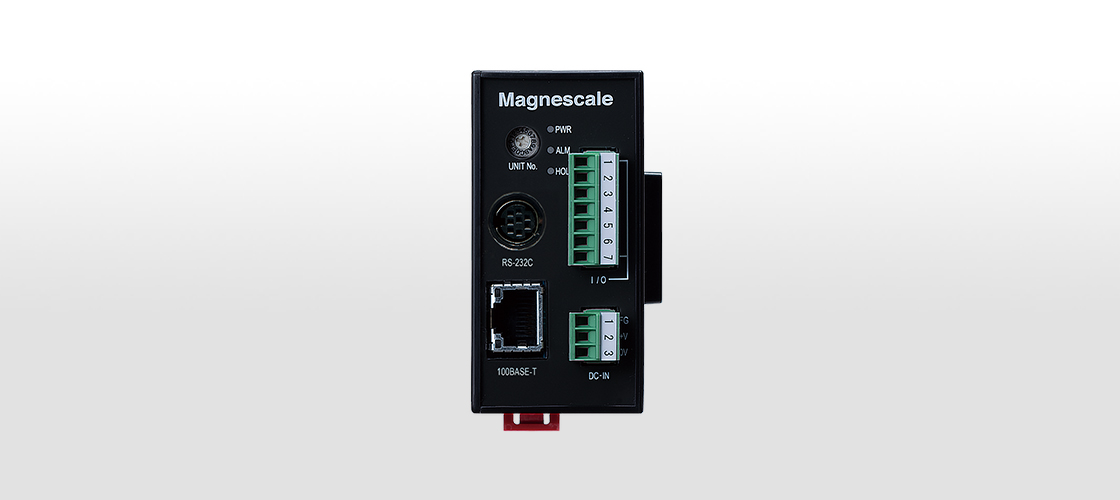

MG80-SC
- RS232Cポート、Ethernetポートを標準搭載したメインモジュール。
- 各社PLCに対応したPLCリンク機能搭載。
(RS-232C、Ethernet経由で使用可能。対応PLCは接続マニュアルを参照してください。) - 最大16軸までの測長ユニットを接続可能。
- Windows PC用設定アプリを使用することでPCから本体の各種設定が可能。
MG80-CM
- 高精度デジタルゲージDK800Sシリーズ、DKシリーズ、DTシリーズ（MT16経由）用のカウンタモジュール。
- DINレールマウントによる簡単設置
スペック
| メインモジュール | |
|---|---|
| 型名 | MG80-SC |
| 通信プロトコル | RS-232C (2,400bit/s～230,400bit/s) Ethernet (100BASE-TX:100Mbit/s) |
| 機能 | 入力分解能設定(0.1～10 μm) 、原点入力、リセット、プリセット、マスタープリセット、各軸の現在値/最大値/最小値/P-P値出力、コンパレータ機能（2段または4段を8組まで設定可能）、PLCリンク機能 ※1 |
| カウンタモジュール連結最大数 | 1ユニット16台(MG80-SC+MG80-CMx16) |
| 取付け方法 | DIN35ｍｍレール |
| 電源電圧 | DC10.8～26.4V |
| 消費電力 | 2.4W以下 |
| 最大ケーブル長* | RS-232C: 15m ※2 Ethernet : 20m (CAT5e シールドタイプを推奨 ※3) |
|
※1 対応PLCについては接続マニュアルを参照してください。 記載内容は予告なしに変更する場合があります。 |
|
| カウンタモジュール | ||
|---|---|---|
| 型名 | MG80-CM | |
| 消費電力 | 2.0W以下（測長ユニット含まず） | |
| 対応測長ユニット | DK800Sシリーズ、DKシリーズ、DTシリーズ(MT16経由) | |
| アラーム | カウンタ応答周波数超過、測長ユニット未接続、断線 | |
|
記載内容は予告なしに変更する場合があります。 |
||
ソフトウェア
| 製品名 | Windows PC用 設定アプリ |
|---|---|
| MG80-SC | Download |
