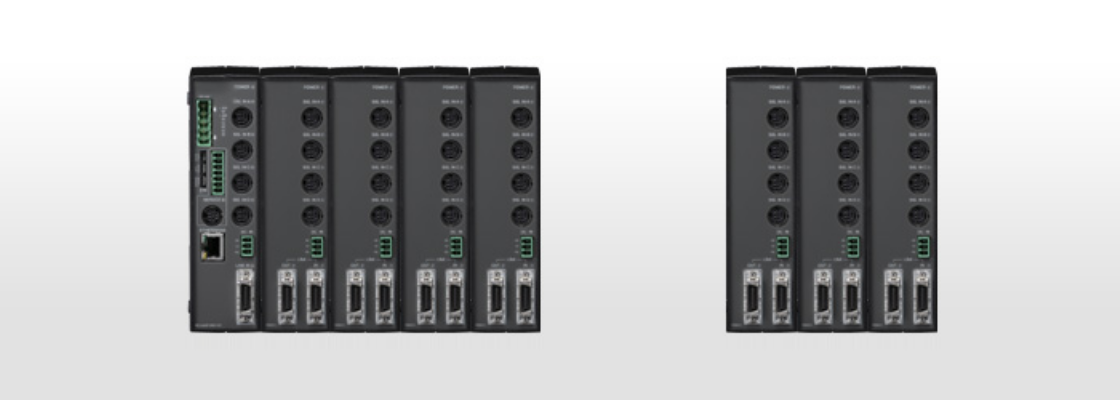

| 接続可能測長ユニット本数 |
システム全体 |
1～100本(101本目以降は接続無効) |
MG42ハブユニット接続台数24台まで |
| MG41メインユニット |
0～4本 |
|
| MG42ハブユニット |
0～4本 |
|
| 接続可能測長ユニット |
|
DK800Sシリーズ、DKシリーズ |
|
| 接続ケーブル長 |
|
MG41 メインユニット- MG42 ハブユニット間および、MG42ハブユニット- MG42ハブユニット間:0.5m、1m、2m、5m、10m
MG41メインユニットからのトータルケーブル長 最大30m(最大電流4A以内) |
|
| 最高分解能 |
|
|
設定可能な出力データ分解能・表示分解能 |
|
| 測長ユニット分解能(入力分解能) |
0.1μm |
0.1μm |
0.5μm |
1μm |
5μm |
10μm |
|
| 0.5μm |
– |
0.5μm |
1μm |
5μm |
10μm |
|
| 測長ユニットデータ取込能力 |
通信10Mbps |
最大10000データ/秒(100軸接続時) |
1軸分のデータを1データとする |
| ピークホールド機能 |
|
各軸の最大、最小値、P-P値を演算(ポーズ、ラッチ、スタート機能あり) |
|
|
ポーズの間は、ピーク値は更新しない |
|
|
ラッチの間は、出力・表示データ更新しない(内部データは更新) |
|
|
スタートにより、ピーク時の再計算開始 |
|
| 出力可能データ |
単軸時 |
各軸の現在値、最大値、最小値、P-P値 |
|
| 加減算時 |
2軸の加減算軸の現在値、最大値、最小値、P-P値 |
加減算軸の単軸演算は不可 |
| コンパレータ機能 |
|
|
各軸(単軸、加減算軸)のデータを比較計測して、コンパレータ結果を出力(ラッチ時はコンパレータもラッチ) |
|
| コンパレータ設定値 |
|
2個 |
4個 |
8個 |
16個 |
|
| 設定値組数 |
|
16組 |
8組 |
4組 |
2組 |
|
| イーサネット |
|
100Base-T(IEEE802.3準拠) 100Mbps/10Mbps(オートネゴシエーション) コマンド入力、データ出力、パラメータ設定 可能 |
|
| リセット機能 |
|
各軸の現在値をリセット(コマンドによる) |
|
| プリセット機能 |
|
各軸の現在値に値をプリセット(コマンドによる) |
|
| 基準点設定機能 |
|
各軸の基準点を設定可能(コマンドによる) |
マスター合わせ機能未使用時 |
| 原点機能 |
|
原点を使用して、各軸の基準点の再現が可能(コマンドによる) |
| マスター合わせ機能 |
|
原点を使用して、各軸のマスター合わせが可能(コマンドによる) |
|
| 測長ユニット製品情報 |
|
接続された測長ユニットの製品情報を取得可能(コマンドによる)製品コード/シリアル番号/製造年月日 |
|
| 各通信ラインにおける各コマンド・設定の有効無効
| |
|
イーサネット |
CC-Link |
|
| コマンド |
リセット機能 |
○ |
○ |
|
| プリセット機能 |
○ |
○ |
|
| 基準点設定機能 |
○ |
○ |
マスター合わせ機能未使用時 |
| 原点機能 |
○ |
○ |
| マスター合わせ機能 |
○ |
○ |
|
| コンパレータ値設定 |
○ |
○ |
|
| コンパレータ組番号設定 |
○ |
○ |
|
| スタート |
○ |
○ |
|
| ポーズ |
○ |
○ |
|
| ラッチ |
○ |
○ |
|
| データ出力 |
現在値・ピーク値( 全軸) |
○ |
× |
|
| 現在値・ピーク値( ユニットごと) |
○ |
○ |
|
| コンパレータ判定結果 |
○ |
○ |
|
| アラーム( 通信・測長ユニット) |
○ |
○ |
|
| ソフトウェアバージョン |
○ |
○ |
|
| 測長ユニット製品情報 |
○ |
○ |
|
| 各種設定 |
入力分解能 |
○ |
○ |
|
| 表示・出力分解能 |
○ |
○ |
|
| 軸加算 |
○ |
○ |
|
| コンパレータモード(2/4/8/16個1組) |
○ |
○ |
|
| 電源電圧 |
端子台入力 |
DC12～24V(11～26.4V) |
MG42ハブユニット6台ごとに、電流4A以上の電源を追加して使用してください。(推奨+24V) |
| 消費電力 |
接続条件に注意 |
システム合計 最大電流4A |
|
| 最大電流を超える場合は、後続のMG42ハブユニットに電源供給することで後続に接続可能 |
|
| MG41メインユニット:4W MG42ハブユニット:1W/台 測長ユニット供給:1W/本 |
|
| 使用温湿度範囲 |
|
0～+50℃(結露なきこと) |
|
| 保存温湿度範囲 |
|
-10～+60℃(20～90%RH) |
|
| 質量 |
|
MG41:300g MG42:250g |
|
