DS seriesの特徴

パソコンのUSBポートに直接接続するだけで、外部電源やインターフェイスユニットの追加無しで動作可能なUSBデジタルゲージです。
USBハブ経由で複数軸でも同時使用できます。
簡単に使える専用の計測アプリや通信ソフトウェア（無償）もご用意しています。
最大100ｍｍまで測定可能な製品ラインナップ
高剛性で堅牢な構造で耐環境性に優れ、幅広い測定に対応可能。

受注生産品
測定範囲:10mm、25mm、50mm、100mm
最高分解能:0.5μm
精度:3μm p-p～5μｍp-p（機種により異なります。）
防塵・防滴・耐油構造。耐環境性良好。（Pタイプ）
強測定力(DS10/25/50/100Pタイプ): 4.9N～9.3N（機種により異なります。）
低測定力(DS10/25/50/100Nタイプ): 0.3N～2.7N（機種により異なります。）
原点内蔵
通信I/F: USB2.0FS対応

スペック

主な仕様　＊受注生産品
※1　質量は、ケーブル部およびインターポレーションBOXを除いたときの値です。記載内容は予告なしに変更する場合があります。
		DS10NR5	DS10PR5	DS10PLR5	DS25NR5	DS25PR5	DS25NLR5	DS25PLR5
通信I/F		USB2.0FS
最高分解能		0.5 μm
測定範囲		10 mm			25 mm
精度 (20℃にて)		3 μm p-p
測定力 (20℃にて)	上方位	0.3 ± 0.25 N	4.9 N 以下		0.4 ± 0.3 N	4.9 N 以下	0.4 ± 0.3 N	4.9 N 以下
	横方位	0.6 ± 0.3 N			0.7 ± 0.35 N		0.7 ± 0.35 N
	下方位	0.8 ± 0.35 N			1 ± 0.4 N		1 ± 0.4 N
原点		1 箇所 ( スピンドル移動 1 mm±0.5 mm の位置にて)
最大応答速度		250 m/min
耐振動 (10 ～ 2000 Hz)		150 m/s²
耐衝撃 (11 ms)		1500 m/s²
保護等級		IP50	IP64		IP50	IP64	IP50	IP64
使用温度範囲		0℃ ～ +50℃
保存温度範囲		‒20℃ ～ +60℃
電源電圧		DC +5 V ± 5%
消費電力		1.2 W 以下
ステム径		φ 20 ⁰_‒0.013 mm
質量※1		約230 g			約300 g
測定子		超硬球面付 DZ-122 ( 取付ねじM2.5)
ケーブル長		2 m ( 測長ユニット⇔インターポレーションBOX) 0.5 m ( インターポレーションBOX ⇔ USB)
付属品		取扱説明書
推奨動作環境		CPU ：Intel Core i3 または同等以上 RAM ：1 GB 以上 OS ：Windows7　Windows10 (32bit/64bit の各エディション)

主な仕様
※1　質量は、ケーブル部およびインターポレーションBOXを除いたときの値です。記載内容は予告なしに変更する場合があります。
		DS50NR5	DS50PR5	DS100NR5	DS100PR5
通信I/F		USB2.0FS
最高分解能		0.5 μm
測定範囲		50 mm		100 mm
精度 (20℃にて)		4 μm p-p		5 μm p-p
測定力 (20℃にて)	上方位	－	6.2 N 以下	－	9.3 N 以下
	横方位	0.9 ± 0.4 N		1.8 ± 0.65 N
	下方位	1.3 ± 0.5 N		2.7 ± 0.55 N
原点		1 箇所 ( スピンドル移動 1 mm±0.5 mm の位置にて)
最大応答速度		250 m/min
耐振動 (10 ～ 2000 Hz)		150 m/s²
耐衝撃 (11 ms)		1500 m/s²
保護等級		IP50	IP64	IP50	IP64
使用温度範囲		0℃ ～ +50℃
保存温度範囲		‒20℃ ～ +60℃
電源電圧		DC +5 V ± 5%
消費電力		1.2 W 以下
ステム径		φ 20 ⁰_‒0.013 mm
質量※1		約360 g		約630 g
測定子		超硬球面付 DZ-122 ( 取付ねじM2.5)
ケーブル長		2 m ( 測長ユニット⇔インターポレーションBOX) 0.5 m ( インターポレーションBOX ⇔ USB)
付属品		取扱説明書
推奨動作環境		CPU ：Intel Core i3 または同等以上 RAM ：1 GB 以上 OS ：Windows7　Windows10 (32bit/64bit の各エディション)

外形寸法図

製品名		2D	3D
DS series		–	–

Internet Explorer上における外形寸法図ファイルのダウンロードについて

当サイト推奨ブラウザは以下とさせていただいております。

Microsoft Edge最新版
Google Chrome最新版
Apple Safari最新版
Mozilla Firefox最新版

Internet Explorerに関しては以下の対処法で外形寸法図ファイルを開いていただけますようよろしくお願いいたします。

手順①
リンク文字上で右クリックする。

手順②
「対象をファイルに保存」を左クリックする。

手順③
ファイル名の拡張子を「～.htm」⇒「～.dxf」または「～.stp」に変更し、任意の場所（デスクトップやドキュメントなど）に保存する。

取扱説明書

製品名	日本語	英語
DS10/DS25	Download	Download
DS50/DS100	Download	Download

※ファイルが見つからない場合はお問合せください。

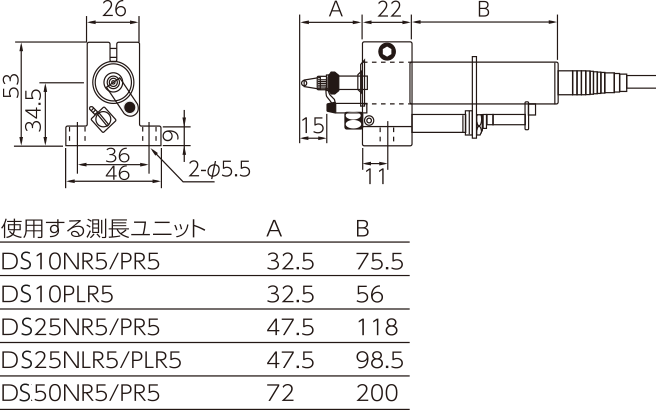

アクセサリ

DS10/25/50/100

測定子

DZ-100		ローラ測定子
DZ-121		DS100用 φ2.5mm超硬合金測定子
DZ-122		DS10/25/50用 φ2.5mm超硬合金測定子
DZ-123		DS10/25/50/100用 φ3mm超硬合金測定子
DZ-191		カップリング測定子
DZ-5100		測定子セット（ピン、オフセンタ、超硬平面、プラスチック球面）
