MG80-NE/EI/PN/EC MG80-CM的特点
用于测长组件DK800S系列，DK系列，DT系列的接口组件
测长组件的测量数据可以通过Ethernet，EtherNet/IP，PROFINET或EtherCAT的现场总线发送到PLC
MG80-NE (Ethernet) / MG80-EI (EtherNet/IP) / MG80-PN (PROFINET) / MG80-EC (EtherCAT)
- 现场总线兼容接口的主模块

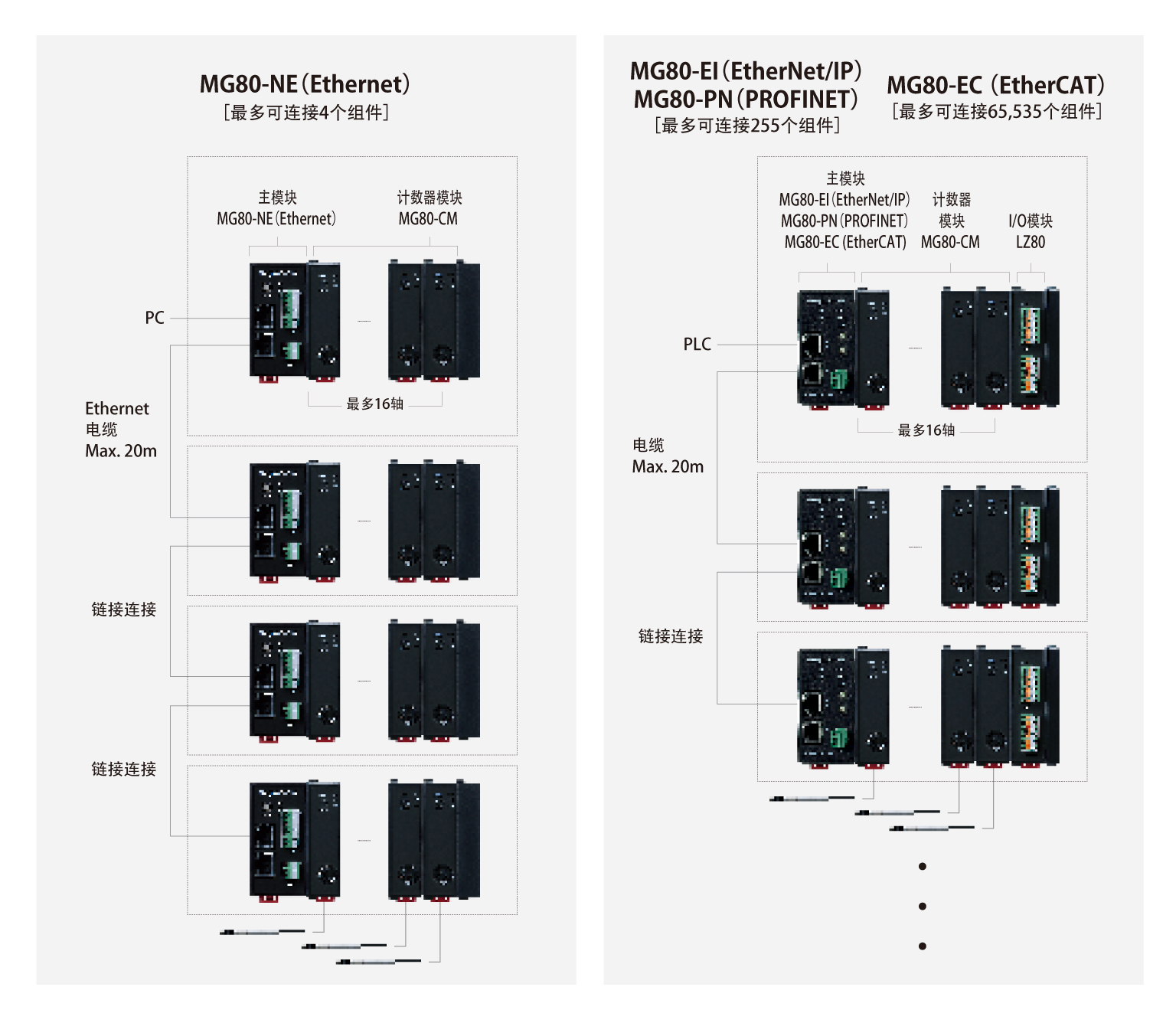

- 每个主模块最多可将16轴作为1个组件连接，MG80-NE可连接最多4个组件，最多64轴的测长组件，MG80-EI，MG80-PN可通过设定现场总线的IP地址，与最多255个组件进行技术性链接，MG80-EC可与最多65,535个组件进行技术性链接
MG80-CM
- 用于高精度接触式数字长度计DK800S系列，DK系列，DT系列(通过MT16)的计数器模块
- 通过DIN轨支架使安装更容易
LZ80-K1/K2
- I/O模块。可用于MG80-EI，MG80-PN，MG80-EC
- 配备输入8点，输出8点
规格
| 主模块 | ||||
|---|---|---|---|---|
| 型号 | MG80-NE | MG80-EI | MG80-PN | MG80-EC |
| 通信协议 | Ethernet (TCP/TP) 100BASE-TX | EtherNet/IP | PROFINET | EtherCAT |
| 功能 | 输入分辨率设定 (0.1 ～ 10μm)，原点输入，复位，预设，主校准预设， 各轴的当前值 / 最大值 / 最小值 / 峰峰值输出，计算功能 (2轴加减法)，比较器功能 (最多设定8组2帧 或 4帧) |
|||
| 传输速度 | 100Mbit/s | |||
| 计数器模块最大连结数量 | 1组件16台 (MG80-NE + MG80-CMx16)使用链接功能后，最多为64台 |
1组件16台 (MG80-EI/PN + MG80-CMx16) 通过设定IP地址，在技术上最多可增设到255个组件 |
1组件16台 (MG80-EC+MG80-CMx16) 在技术上最多可增设到65,535个组件 |
|
| 安装方法 | DIN35mm轨 | |||
| 电源电压 | DC 10.8 ～ 26.4 V | |||
| 功耗 | 2.4W 或更低 | |||
| 最大电缆长度* | 20m (推荐CAT5e屏蔽型) | |||
|
*请自行准备通信电缆 记载内容如有更改，恕不另行通知 |
||||
| 计数器模块 | ||
|---|---|---|
| 型号 | MG80-CM | |
| 功耗 | 2.0W 或更低 (不包括测长组件) | |
| 支持的测长组件 | DK800S系列，DK系列，DT系列 (通过MT16) | |
| 警报 | 计数器响应频率过高，测长组件未连接，断线 | |
| I/O模块* | |||
|---|---|---|---|
| 型号 | LZ80-K1 / LZ80-K2 | ||
| 功耗 | 2.0W 或更低 | ||
| I/O | 9极连接器×2 光电耦合器隔离 输入8，输出8 LZ80-K1：灌电流型 LZ80-K2：拉电流型 |
||
|
*在MG80-NE上无法使用 记载内容如有更改，恕不另行通知 |
|||
附件
MG80-EI/PN/EC
I/O模块
| LZ80-K1/K2 | 用于MG80-MA，MG80-PN，MG80-EI，MG80-EC的I/O模块 | |
