Produktübersicht

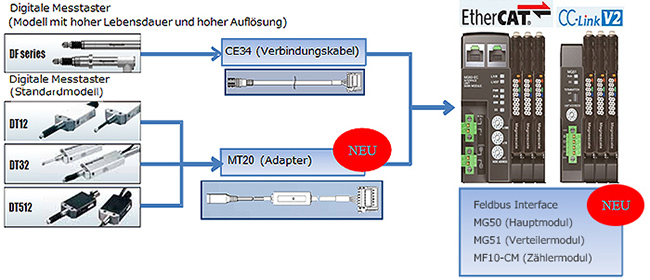

Interface Module für die DF800S und die DT Serie (mit MT20 Adapter). Die Ausgangsdaten werden über EtherCAT oder CC-Link Protokoll an die SPS oder andere kompatible Steuergeräte übertragen und dort ausgewertet oder verarbeitet werden.
- MG50-EC (EtherCAT) / MG50-CL (CC-Link)
- Feldbus kompatibles Hauptmodul. Bis zu 30 Messtaster können an das MG50-EC Modul angeschlossen werden (bis zu 16 Messtaster an das MG50-CL Modul).
- MG51
- Verteilermodul für MG50. Bei Installation von Messtaster über eine lange Distanz sind bei Nutzung des MG51 keine Verlängerungskabel notwendig. Zehn Messtaster können pro Einheit angeschlossen werden. Die maximale Kabellänge zwischen dem Hauptmodul und den Verteilermodulen beträgt 30m.
- MF10-CM
- Zählermodul für DF800S und DT Serie (mit MT20 Adapter). MF10-CM ist kompatibel mit der MG50/51 Serie.
- MF10-P1 / P2
- Digitale Toleranzanzeige für DF800S und DT Serie (mit MT20 Adapter), die eine Schwelleneinstellung mit zwei Klicks ermöglicht.
MF10-P1: NPN-Ausgang (Minusschaltend) MF10-P2: PNP-Ausgang (Plusschaltend)
- Digitale Toleranzanzeige für DF800S und DT Serie (mit MT20 Adapter), die eine Schwelleneinstellung mit zwei Klicks ermöglicht.
Spezifikationen
| Spezifikationen der MG50 Serie | ||||
|---|---|---|---|---|
|
Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern. |
||||
| Modellname | Hauptmodul | Verteilermodul | ||
| MG50-EC | MG50-CL | MG51 | ||
| Kommunikationsprotokoll | EtherCAT | CC-Link | Datentransfer zum Hauptmodul mit speziellem Protokoll | |
| Baudrate | 100Mbps | Maximum downlink Geschwindigkeit 10Mbps | – | |
| Einstellbare Adresse | Einstellbar durch Drehschalter oder Software | Einstellbar durch Drehschalter | – | |
| Adressbereich | 000-192 | Max. 64 | – | |
| Maximale Anzahl von Zählermodulen | 30 | 16 | 10 | |
| Maximale Anzahl von Verteilermodulen pro Hauptmodul | 8 | – | ||
| Maximale Kabellänge | Maximale Kabellänge zwischen Hauptmodul und Verteilermodule: 30m | |||
| Montage | 35mm DIN Montageleiste | |||
| Spannungsversorgung | DC24V (20,4-26,4V) | |||
| Leistungsaufnahme / Stromaufnahme (Gehäuse) | 2,4W oder weniger / 100mA oder weniger | 2W oder weniger / 80mA oder weniger | ||
| Spezifikationen der MF10 Serie | ||||
|---|---|---|---|---|
|
Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern. |
||||
| Modellname | Digitale Toleranzanzeige | Zählermodul | ||
| MF10-P1 | MF10-P2 | MF10-CM | ||
| Funktionen | NPN output (current sink) | PNP output (current source) | Zählermodul für MG50 | |
| I/O | Anzahl von Komparatorwertausgaben: 2, Anzahl von externen Eingängen: 1 | – | ||
| Minimale Anzeigeauflösung | 0,1μm | |||
| Kabellänge | Eingang/Ausgang, Spannungsversorgung 2m | – | ||
| Montage | 35mm DIN Montageleiste | |||
| Spannungsversorgung | DC 10-30V ±10% | |||
| Stromaufnahme | 2,1W oder weniger / 85mA oder weniger | |||
| Masse | 75g | |||
