Produktübersicht
Die Allzweckmodelle können für einfache Anwendungen, wie z. B. Montagekontrollen und Dimensionsmessungen, verwendet werden.
Geringere Kosten, aber immer noch für eine breite Palette von Anwendungen einsetzbar.
- Gute Umweltbeständigkeit : Entspricht IP64 (Typ P)
- Messbereich : 12 mm, 32 mm
- Maximale Auflösung : 1 µm, 5 µm
- Genauigkeit : 6 µm p-p, 10 µm p-p (abhängig von Messbereich und Auflösung)
- Unterstützt Φ8 mm Spindelmontage und seitliche Montage mit M4-Schrauben
- Beständig gegen Öl und Staub
- Pneumatische Drucktypen sind ebenfalls erhältlich, bei denen die Spindel durch Luftzufuhr angetrieben wird.
Spezifikationen
| Spezifikationen | |||
|---|---|---|---|
|
*1 ohne Kabel Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern. |
|||
| Modell | DT12N | DT12P | |
| Spindelantriebssystem | Federdruck (Pneumatischer Druck ist mit Zubehör DZ176 möglich) | ||
| Messbereich | 12 mm | ||
| Maximale Auflösung | 5 µm | ||
| Messkraft (bei 20°C) | Abwärts | 0,7±0,5 N | 1,7 N oder weniger |
| Horizontal | 0,8±0,5 N | 1,7 N oder weniger | |
| Aufwärts | 0,9±0,5 N | 1,7 N oder weniger | |
| Genauigkeit (bei 20°C) | 10 µm p-p | ||
| Betriebstemperatur | 0 bis +50°C | ||
| Lagertemperatur | -10 bis +60°C | ||
| Kabellänge | 2 m | ||
| Schaftdurchmesser | Φ8 mm | ||
| Tastspitze | Φ3 mm Stahlkugelspitze, M2,5p x 0,45 Befestigungsschrauben | ||
| Masse *1 | ca. 75 g | ca. 80 g | |
| Schutzklasse | ― | Äquivalent zu IP64 | |
| Lebensdauer | 5 Millionen Hübe | ||
| Spezifikationen | |||||
|---|---|---|---|---|---|
|
*1 ohne Kabel Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern. |
|||||
| Modell | DT32N | DT32NV | DT32P | DT32PV | |
| Spindelantriebssystem | Federdruck | Druckluftbetätigt | Federdruck | Druckluftbetätigt | |
| Messbereich | 32 mm | ||||
| Maximale Auflösung | 5 µm | ||||
| Messkraft (bei 20°C) |
Abwärts | 1,1±0,8 N*2 | 2,9 N oder weniger | 9 N oder weniger*3 | |
| Horizontal | 1,3 ±0,8 N*2 | 2,9 N oder weniger | 9 N oder weniger*3 | ||
| Aufwärts | 1,5±0,8 N*2 | 2,9 N oder weniger | 9 N oder weniger*3 | ||
| Genauigkeit (bei 20°C) | 10 µm p-p | ||||
| Betriebstemperatur | 0 bis +50°C | ||||
| Lagertemperatur | -10 bis +60°C | ||||
| Kabellänge | 2 m | ||||
| Schaftdurchmesser | Φ8 mm | ||||
| Tastspitze | Φ3 mm Stahlkugelspitze, M2,5p x 0,45 Befestigungsschrauben | ||||
| Masse *1 | ca. 120 g | ca. 140 g | ca. 120 g | ca. 140 g | |
| Schutzklasse | ― | ― | Äquivalent zu IP64 |
Äquivalent zu IP64 |
|
| Lebensdauer | 5 Millionen Hübe | ||||
| Spezifikationen | |||||
|---|---|---|---|---|---|
|
*1 Wenn MT20 angeschlossen ist *2 ohne Kabel Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern. |
|||||
| Modell | DT512N | DT512N-T10 | DT512P | DT512P-T10 | |
| Spindelantrieb | Federdruck (Pneumatischer Druck ist mit Zubehör DZ176 möglich) | ||||
| Messbereich | 12 mm | ||||
| Maximale Auflösung | 1 µm | ||||
| Messkraft (bei 20°C) | Abwärts | 0,7±0,5 N | 1,7 N oder weniger | ||
| Horizontal | 0,8±0,5 N | 1,7 N oder weniger | |||
| Aufwärts | 0,9±0,5 N | 1,7 N oder weniger | |||
| Genauigkeit (bei 20°C) | 6 µm p-p | 3 µm p-p*1 | 6 µm p-p | 3 µm p-p*1 | |
| Betriebstemperatur | 0°C bis +50°C | ||||
| Lagertemperatur | -10°C bis +60°C | ||||
| Kabellänge | 2 m | ||||
| Schaftdurchmesser | Φ8 mm | ||||
| Tastspitze | Φ3 mm Stahlkugelspitze, M2,5p x 0,45 Befestigungsschrauben | ||||
| Masse *2 | ca. 75 g | ca. 80 g | |||
| Schutzklasse | ― | Äquivalent zu IP64 | |||
| Lebensdauer | 5 Millionen Hübe | ||||
Zubehör
DT12/32/512
Tastspitze
| DZ-100 |  |
Rollentaster |
| DZ-123 |  |
Tastspitze (Kontaktpunkt : Φ3 mm Hartmetall-Kugelspitze) |
| DZ-191 |  |
Kupplungstaster |
| DZ-5100 |  |
Tastpitzen-Set (Stift, exzentrisch, Hartmetall flach, Kunststoff kugelförmig) |
Spindelheber
| DZ-161 |  |
Hebel zum manuelles anheben (Um ein manuelles Verschieben zu ermöglichen, wird dieser zwischen der Spindel und dem Taster montiert). |
Luftabheber
| DZ176 |  |
Luftabheber für DT12/512 |
Messgeräteständer

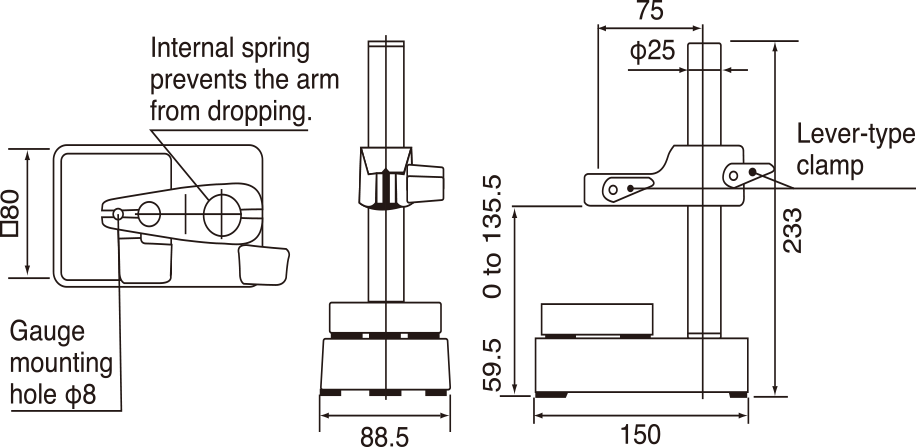

| DZ-521 |  |
Ständer für Messgerät, Montagebohrung Φ8 |
Verlängerungskabel
| CE08-1, 3, 5, 10, 15 | Anschlusskabel für LT-Serie oder MG-Serie (1, 3, 5, 10, 15 m) | |
| CK-T12, 13, 14, 15, 16 | Flexibles Verlängerungskabel für LT-Serie oder MG-Serie (1, 3, 5, 10, 15 m) | |
Interpolator
| MT13-01, 05, 10 | A/B/Referenzpunkt, spannungsdifferentieller Leitungstreiberausgang (Auflösung 1, 5, 10 µm) | |
| MT14-01, 05, 10 | A/B/Referenzpunkt, spannungsdifferentieller Leitungstreiberausgang, Blankdraht (Auflösung 1, 5, 10 µm) | |
| MT20-01, 05 | Für MF10 (Auflösung 1, 5 µm) | |
| MT30-01, 05 | USB-Ausgang (Auflösung 1, 5 µm) | |
Katalog
| DT Serie | Englisch |  |
|---|---|---|
| DT Serie | Japanisch | |
