DS series的特点
一款只要连接到USB端口，无需外部电源和添加接口组件即可工作的USB接触式数字长度计
通过USB集线器，多个轴也能同时使用
还提供易于使用的专用测量应用程序和通信软件 (免费)
最大可测量100mm的产品阵容
高刚性，结构坚固，具有出色的耐环境性，可支持各种各样的测量
- 定制产品
- 测量范围：10mm，25mm，50mm，100mm
- 分辨率：0.5μm
- 精度：3μm p-p ～ 5μm p-p (因机型而异)
- 防尘，防滴，防油结构。耐环境性良好 (P型)
- 强测量力 (DS10 / 25 / 50 / 100P型)：4.9 ～ 9.3 N (因机型而异)
- 低测量力 (DS10 / 25 / 50 / 100N型)：0.3 ～ 2.7 N (因机型而异)
- 内置原点
- 通信I/F：支持USB2.0FS
规格
| 主要规格 ＊定制产品 | ||||||||
|---|---|---|---|---|---|---|---|---|
|
※1 质量是将电缆部分及内插盒除外后的值 记载内容如有变更，恕不另行通知 |
||||||||
| DS10NR5 | DS10PR5 | DS10PLR5 | DS25NR5 | DS25PR5 | DS25NLR5 | DS25PLR5 | ||
| 通信I/F | USB2.0FS | |||||||
| 最大分辨率 | 0.5μm | |||||||
| 测量范围 | 10mm | 25mm | ||||||
| 精度 (20℃时) | 3μm p-p | |||||||
| 测量力 (20℃时) | 向上 | 0.3 ± 0.25 N | 4.9N 或更低 | 0.4 ± 0.3 N | 4.9N 或更低 | 0.4 ± 0.3 N | 4.9N 或更低 | |
| 横向 | 0.6 ± 0.3 N | 0.7 ± 0.35 N | 0.7 ± 0.35 N | |||||
| 向下 | 0.8 ± 0.35 N | 1 ± 0.4 N | 1 ± 0.4 N | |||||
| 原点 | 1处 (在主轴移动1mm ±0.5mm的位置) | |||||||
| 最大响应速度 | 250m/min | |||||||
| 耐振动 (10 ～ 2000 Hz) | 150m/s2 | |||||||
| 耐冲击 (11ms) | 1500m/s2 | |||||||
| 防护等级 | IP50 | IP64 | IP50 | IP64 | IP50 | IP64 | ||
| 工作温度范围 | 0 ～ +50℃ | |||||||
| 保存温度范围 | ‒20 ～ +60℃ | |||||||
| 电源电压 | DC +5V ± 5% | |||||||
| 功耗 | 1.2W 或更低 | |||||||
| 中控管口径 | φ20 0‒0.013 mm | |||||||
| 质量 ※1 | 约230g | 约300g | ||||||
| 测头 | 带超硬球面 DZ-122 (安装螺钉为M2.5) | |||||||
| 电缆长度 | 2m (测长组件 ⇔ 内插盒) 0.5m (内插盒 ⇔ USB) |
|||||||
| 附属品 | 使用说明书 | |||||||
| 推荐工作环境 | CPU ：Intel Core i3 或同等以上 RAM ：1GB 或更大 OS ：Windows7 Windows10 (32bit / 64bit的各版本) |
|||||||
| 主要规格 | ||||||||
|---|---|---|---|---|---|---|---|---|
|
※1 质量是将电缆部分及内插盒除外后的值 记载内容如有变更，恕不另行通知 |
||||||||
| DS50NR5 | DS50PR5 | DS100NR5 | DS100PR5 | |||||
| 通信I/F | USB2.0FS | |||||||
| 最大分辨率 | 0.5μm | |||||||
| 测量范围 | 50mm | 100mm | ||||||
| 精度 (20℃时) | 4μm p-p | 5μm p-p | ||||||
| 测量力 (20℃时) | 向上 | － | 6.2N 或更低 | － | 9.3N 或更低 | |||
| 横向 | 0.9 ± 0.4 N | 1.8 ± 0.65 N | ||||||
| 向下 | 1.3 ± 0.5 N | 2.7 ± 0.55 N | ||||||
| 原点 | 1处 (在主轴移动1mm ±0.5mm的位置) | |||||||
| 最大响应速度 | 250 m/min | |||||||
| 耐振动 (10 ～ 2000 Hz) | 150m/s2 | |||||||
| 耐冲击 (11ms) | 1500m/s2 | |||||||
| 防护等级 | IP50 | IP64 | IP50 | IP64 | ||||
| 工作温度范围 | 0 ～ +50℃ | |||||||
| 保存温度范围 | ‒20 ～ +60℃ | |||||||
| 电源电压 | DC +5V ± 5% | |||||||
| 功耗 | 1.2W 或更低 | |||||||
| 中控管口径 | φ20 0‒0.013 mm | |||||||
| 质量 ※1 | 约360g | 约630g | ||||||
| 测头 | 带超硬球面 DZ-122 (安装螺钉为M2.5) | |||||||
| 电缆长度 | 2m (测长组件 ⇔ 内插盒) 0.5m (内插盒 ⇔ USB) |
|||||||
| 附属品 | 使用说明书 | |||||||
| 推荐工作环境 | CPU：Intel Core i3 或同等以上 RAM：1GB 或更大 OS：Windows7 Windows10 (32bit / 64bit的各版本) |
|||||||
外径尺寸图
| 产品名称 | 2D | 3D | |
|---|---|---|---|
| DS 系列 | – | – | |
附件
DS10/25/50/100
测头
| DZ-100 |  |
滚轮测头 |
| DZ-121 |  |
用于DS100的φ2.5mm超硬合金测头 |
| DZ-122 |  |
用于DS10/25/50的φ2.5mm超硬合金测头 |
| DZ-123 |  |
用于DS10/25/50/100的φ3mm超硬合金测头 |
| DZ-191 |  |
联轴器测头 |
| DZ-5100 |  |
测头套件 (销，偏置，超硬平面，塑料球面) |

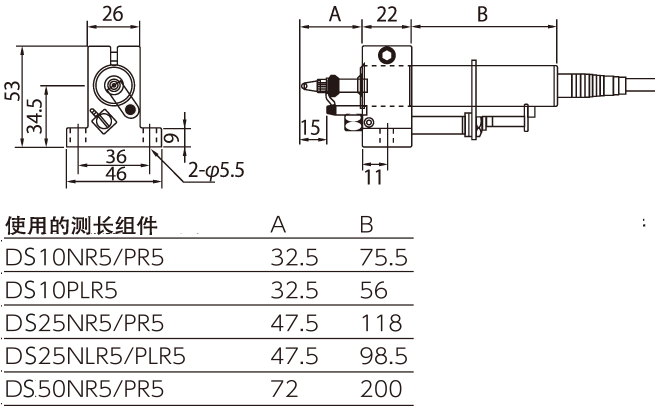

气体升降器
| DZ174-010 DZ174-025 DZ174-050 |
 |
用于DS10/25/50的气体升降器 (气动挤压式) |
提升杆
| DZ-161 |  |
提升杆 (安装在接触式数字长度计和测头之间，用于手动滑动) |
延长电缆
| CE38-01，02，04 | 用于DS800S系列，DS系列的USB延长电缆 (1，2，4m) | |
