规格
| 主要规格 | ||
|---|---|---|
|
※1 不包括内插盒和连接器部分 ※2 直角型且使用φ4mm管子时 ※3 不包括电缆部分和内插盒 记载内容如有变更，恕不另行通知 |
||
| 型号 | DF805SR，DF805SFR | DF805SLR，DF805SFLR |
| 测量范围 | 5mm | |
| 分辨率 | 0.1µm | |
| 精度 (20℃时) | 1µm p-p | |
| 测量力 (20℃时) | 向上：0.35 ±0.25 N | |
| 横向：0.40 ±0.25 N | ||
| 向下：0.45 ±0.25 N | ||
| 最大响应速度 | 80m/min | |
| 原点位置 | 主轴移动1mm ±0.5mm的位置 | |
| 原点响应速度 | 80m/min | |
| 输出 | 专用串口通信协议 | |
| 主轴驱动方式 | 弹簧挤压 | 弹簧挤压/真空吸入 |
| 防护等级 ※1 | 直线型：IP67；直角型：IP64 (IP67 ※2) | |
| 耐振动 | 100m/s2 (20 ～ 2,000 Hz) | |
| 耐冲击 | 1,000m/s2 (11ms) | |
| 工作温度范围 | 0 ～ +50℃ (不得有结露) | |
| 保存温度范围 | -20 ～ +60℃ (90%RH 或更低) | |
| 电源电压 | DC +10 ～ +30V 包括纹波(p-p) 10% | |
| 功耗 | 1.2W 或更低 | |
| 质量 ※3 | 约30g | |
| 探头部分电缆长度 | 2m | |
| 输出电缆长度 | 最大20m (请使用另售的CE34系列) | |
| 测头 | 带超硬合金球面 安装螺钉为M2.5 | |
| 附属品 | 使用说明书，扳手1个，软管弯头1个 (仅限DF8**S*L**) 拧紧螺母，曲柄扳手，波垫圈，安装销各1个 (仅限DF8**S*F**) |
|
| 主要规格 | ||||
|---|---|---|---|---|
|
※1 不包括内插盒和连接器部分 ※2 直角型且使用φ4mm管子时 ※3 不包括电缆部分和内插盒 记载内容如有变更，恕不另行通知 |
||||
| 型号 | DF812SR，DF812SFR | DF812SLR，DF812SFLR | DF812SVR | |
| 测量范围 | 12mm | |||
| 分辨率 | 0.1µm | |||
| 精度 (20℃时) | 1µm p-p | |||
| 测量力 (20℃时) | 向上：0.4 ±0.3 N 0.6 ±0.5 N (气动挤压型) 横向：0.5 ±0.3 N 0.7 ±0.5 N (气动挤压型) 向下：0.6 ±0.3 N 0.8 ±0.5 N (气动挤压型) 气压为0.055MPa时 |
|||
| 最大响应速度 | 80m/min | |||
| 原点位置 | 主轴移动1mm ±0.5mm的位置 | |||
| 原点响应速度 | 80m/min | |||
| 输出 | 专用串口通信协议 | |||
| 主轴驱动方式 | 弹簧挤压 | 弹簧挤压/真空吸入 | 气动挤压 | |
| 防护等级 ※1 | 直线型：IP67；直角型：IP64 (IP67 ※2) | |||
| 耐振动 | 100m/s2 (20 ～ 2,000 Hz) | |||
| 耐冲击 | 1,000m/s2 (11ms) | |||
| 工作温度范围 | 0 ～ +50℃ (不得有结露) | |||
| 保存温度范围 | -20 ～ +60℃ (90%RH 或更低) | |||
| 电源电压 | DC +10 ～ +30 V | |||
| 功耗 | 1.2W 或更低 | |||
| 质量 ※3 | 约30g | |||
| 探头部分电缆长度 | 2m | |||
| 输出电缆长度 | 最大20m (请使用另售的CE34系列) | |||
| 测头 | 带超硬合金球面 安装螺钉为M2.5 | |||
| 附属品 | 使用说明书，扳手1个，软管弯头1个 (仅限DF8**S*L**) 拧紧螺母，曲柄扳手，波垫圈，防转销各1个 (仅限DF8**S*F**) |
|||
| 主要规格＊定制产品 | ||
|---|---|---|
|
※1 不包括内插盒和连接器部分 ※2 不包括电缆部分和内插盒 ※输出电缆请使用另售的CE34 (电缆长度 Max. 20m) 记载内容如有变更，恕不另行通知 |
||
| 型号 | DF830SLR | DF830SVR |
| 测量范围 | 30mm | |
| 分辨率 | 0.1µm | |
| 精度 (20℃时) | 1.3µm p-p | 1.7µm p-p |
| 测量力 (20℃时) | 向上：0.5 ± 0.35 N 横向：0.6 ± 0.35 N 向下：0.7 ± 0.35 N |
气压为0.07MPa时所有方向1.9N 或更低 气压为0.09Mpa时所有方向2.6N 或更低 |
| 最大响应速度 | 80m/min | |
| 原点位置 | 主轴移动1mm ±0.5mm的位置 | |
| 原点响应速度 | 80m/min | |
| 输出 | 专用串口通信协议 | |
| 防护等级 ※1 | IP53 DZ830BL使用DZ830BL时为IP67 |
IP53 DZ830BV使用DZ830BV时为IP67 |
| 耐振动 | 100m/s2 (20 ～ 2,000 Hz) | |
| 耐冲击 | 1000m/s2 (11ms) | |
| 工作温度范围 | 0 ～ +50℃ (不得有结露) | |
| 保存温度范围 | ‒20 ～ +60℃ (90%RH 或更低) | |
| 电源电压 | DC +10 ～ +30 V | |
| 功耗 | 1.2W 或更低 | |
| 质量 ※2 | 约80g | |
| 电缆长度 | 2m | |
| 测头 | 带超硬合金球面 安装螺钉为M2.5 | |
| 附属品 | 使用说明书，扳手1个 | |
附件
DF805S/DF812S/DF830S
测头
| DZ-100 |  |
滚轮测头 |
| DZ-123 |  |
Φ3mm 超硬测头 |
| DZ-191 |  |
联轴器测头 |
| DZ-5100 |  |
测头套件 (销，偏置，超硬平面，塑料球面) |
提升杆
| DZ-161 |  |
提升杆 (安装在接触式数字长度计和测头之间，用于手动滑动) |
接触式数字长度计支架
| DZ-521 |  |
安装孔φ8 接触式数字长度计支架 |
波纹管套件
| DZ305 |  |
用于DF805S系列的波纹管套件 |
| DZ303 |  |
用于DF812S系列的波纹管套件 |
| DZ304 |  |
用于DF812SVR系列的波纹管套件 |
| DZ830BL |  |
用于DF830SLR的波纹管套件 |

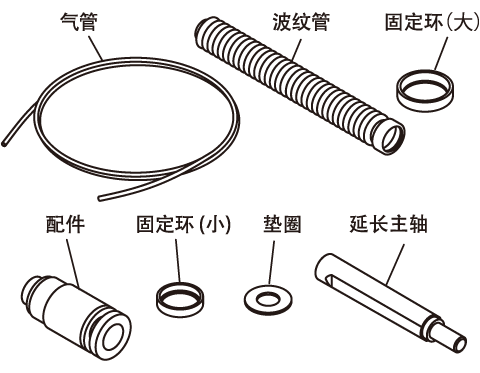

| DZ830BV |  |
用于DF830SVR的波纹管套件 |
法兰安装支架
| DZ812F |  |
用于12mm直线型和直角型 φ8接触式数字长度计的法兰安装支架 |
| DZ830F |  |
用于30mm φ8接触式数字长度计的法兰安装支架 |
输出电缆
| CE-34-005，02，05，10，15，20 | 用于DF系列的MF10连接电缆 (0.5，2，5，10，15，20m) | |
产品目录
| DF800S 系列 | 日语 |  |
|---|---|---|
| DF800S 系列 | 英语 | |
