Produktübersicht

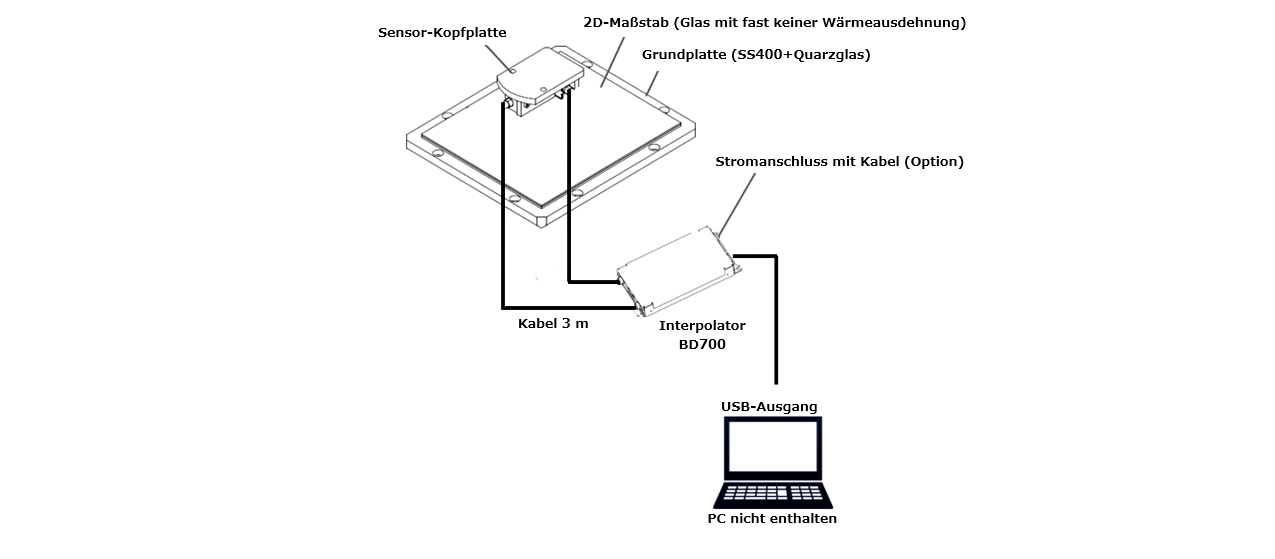

Hochgenaues 2D Kreuzgittermesssystem zum Kalibrieren von X/Y Präzisionstischen
- Hohe Auflösung, Genauigkeit und Ansprechgeschwindigkeit
- Ermöglicht hochgenaues Messen von beliebigen Bewegungen in einer Ebene
- Durch die Verwendung von ZERO Glas kein Einfluss der Umgebungstemperatur auf das Messergebnis
- Einfache Installation durch großen Lesekopfabstand
- BISS-C und USB Schnittstelle
Spezifikationen
| Spezifikationen | |
|---|---|
|
Die Laserscale nutzen eine Halbleiterlaserdiode. Der Laserstrahl ist schädlich und kann zu Verletzungen speziell im Auge führen. Schauen sie deshalb nicht direkt in das Austrittfenster des Laserstrahls. Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern. |
|
| Modell | SET-SC2020 |
| Messlängen : L(mm) | 200×200 mm |
| Signalperiode | 400 nm |
| Maximale Auflösung | 10 pm |
| Kumulative Genauigkeit | ±0,5 μm (Nach Kompensation, Maßstab Messlänge 200×200 mm) |
| Arbeitsabstand | 2,9±0,2 mm |
| XY Orthogonalität | ±0,3 s (nach Kompensation) |
| Maßstabsmaterial und Wärmeausdehnungskoeffizient | ZERO-Glas : 0,1×10-6/℃ |
| Material der Grundplatte undWärmeausdehnungskoeffizient | SS400 : 11,8×10-6/℃, Quarzglas: 0,5×10-6/℃ |
| Messung der Geschwindigkeit | 1,0 m/s |
| Sensorkopf Masse | 0,2 kg (ohne Kabel) |
| Kabellänge | 3 m |
| Eingabe- und Ausgabesignale | Biss-C (Inkremental), USB |
| Verpackung | Transportkoffer |
| Software | Messsoftware (CSV-Ausgabe), Rundheitsmesssoftware, Lissajous-Überwachungssoftware |
Abmessungen
Bedienungsanleitung
※Kontaktieren Sie uns für weitere Informationen.
Katalog
| SET-SC2020 | Englisch |  |
|---|---|---|
| SET-SC2020 | Japanisch | |
