DS Serie

Produktübersicht

Auf Bestellung gefertigt
Messbereich: 10 mm, 25 mm, 50 mm, 100mm
Maximale Auflösung : 0,5 µm
Genauigkeit : 3 µm p-p bid 5 µm p-p (abhängig vom Modell)
Staubdichte, tropfsichere und ölbeständige Konstruktion. Gute Umweltbeständigkeit (P-Typ)
Hohe Messkraft (DS10/25/50/100P-typ) : 4,9 N bis 9,3 N (abhängig vom Modell)
Geringe Messkraft (DS10/25/50/100N-typ) : 0,3 N bis 2,7 N (abhängig vom Modell)
Integrierte Referenzmarke
Kommunikationsschnittstelle: USB 2.0 FS-kompatibel (Typ-A-Standardstecker)

Spezifikationen *auf Bestellung gefertigt
*1　Ohne Kabel und Interpolationseinheit Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern.
		DS10NR5	DS10PR5	DS10PLR5	DS25NR5	DS25PR5	DS25NLR5	DS25PLR5
Kommunikationsschnittstelle		USB 2.0 FS
Maximale Auflösung		0.5 µm
Measuring range		10 mm			25 mm
Genauigkeit (bei 20 °C)		3 µm p-p
Messkraft (bei 20 °C)	Aufwärts	0.3 ± 0.25 N	4.9 N oder weniger		0.4 ± 0.3 N	4.9 N oder weniger	0.4 ± 0.3 N	4.9 N oder weniger
	Horizontal	0.6 ± 0.3 N			0.7 ± 0.35 N		0.7 ± 0.35 N
	Abwärts	0.8 ± 0.35 N			1 ± 0.4 N		1 ± 0.4 N
Referenzpunkt / Bezugspunkt		bei 1 mm ±0,5 mm Position der Spindelbewegung
Maximale Ansprechgeschwindigkeit		250 m/min
Vibration resistance (10 bis 2.000 Hz)		150 m/s²
Schockfestigkeit (11 ms)		1500 m/s²
Schutzklasse		IP50	IP64		IP50	IP64	IP50	IP64
Betriebstemperatur		0 bis +50 ℃
Lagertemperatur		‒20 bis +60 ℃
Spannungsversorgung		DC +5 V ± 5%
Leistungsaufnahme		1.2 W oder weniger
Durchmesser des Schaftes		Φ20 ⁰_‒0.013 mm
Masse *1		ca. 230 g			ca. 300 g
Tastspitze		DZ-122 : Hartmetall-Kugelkopf, M 2,5 Gewinde
Kabellänge		2 m Gauge⇔Interpolationsbox : 2 m　Interpolationsbox⇔USB : 0,5 m
Zubehör		Bedienungsanleitung
Empfohlenes System Spezifikationen		CPU : Intel Core i3 oder höher RAM : 1 GB oder höher OS : Windows7/Windows10 Windows7, Windows10 (32 bit/64 bit)

Spezifikationen
*1　Ohne Kabel und Interpolationseinheit Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern.
		DS50NR5	DS50PR5	DS100NR5	DS100PR5
Kommunikationsschnittstelle		USB 2.0 FS
Maximale Auflösung		0.5 µm
Messbereich		50 mm		100 mm
Genauigkeit (bei 20 °C)		4 µm p-p		5 µm p-p
Messkraft (bei 20 °C)	Aufwärts	－	6.2 N oder weniger	－	9.3 N oder weniger
	Horizontal	0.9 ± 0.4 N		1.8 ± 0.65 N
	Abwärts	1.3 ± 0.5 N		2.7 ± 0.55 N
Referenzpunkt / Bezugspunkt		bei 1 mm ±0,5 mm Position der Spindelbewegung
Maximum response speed		250 m/min
Vibrationsfestigkeit (10 bis 2.000 Hz)		150 m/s²
Schockfestigkeit (11 ms)		1500 m/s²
Schutzklasse		IP50	IP64	IP50	IP64
Betriebstemperatur		0 bis +50 ℃
Lagertemperatur		‒20 bis +60 ℃
Spannungsversorgung		DC +5 V ± 5%
Leistungsaufnahme		1,2 W oder weniger
Durchmesser des Schaftes		Φ20 ⁰_‒0.013 mm
Masse *1		ca. 360 g		ca. 630 g
Tastspitze		DZ-122 : Hartmetall-Kugelkopf, M 2,5 Gewinde
Kabellänge		2 m Gauge⇔Interpolationsbox : 2 m　Interpolationsbox⇔USB : 0,5 m
Zubehör		Bedienungsanleitung
Empfohlenes System Spezifikationen		CPU : Intel Core i3 oder höher RAM : 1 GB oder mehr OS : Windows7, Windows10 (32 bit/64 bit)

Produktname		2D	3D
DS serie		–	–

Produktname	Japanisch	Englisch
DS10/DS25	Download	Download
DS50/DS100	Download	Download

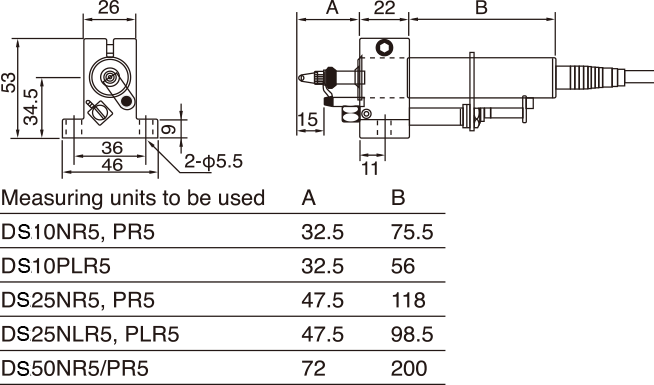

DS10/25/50/100

Tastspitze

DZ-100		Rollentaster
DZ-121		Φ2,5 mm Supercarbid-Tastspitze für DS100
DZ-122		Φ2,5 mm Supercarbid- Tastspitze für DS10/25/50
DZ-123		Φ3 mm Supercarbid- Tastspitze für DS10/25/50/100
DZ-191		Kupplungstaster
DZ-5100		Tastspitzen-Set (Stift, exzentrisch, Hartmetall flach, Kunststoff kugelförmig) für DS10/25/50/100
