DF800S Serie

Produktübersicht

Messbereich: 5 mm, 12 mm, 30 mm
Maximale Auflösung: 0,1 µm
Genauigkeit : 1 µm (p-p), 1,7 µm (p-p) (abhängig vom Messbereich und der Auflösung)
Maximale Ansprechgeschwindigkeit : 80 m/min
Lagerstruktur : Verbesserte Gleitleistung durch den Einsatz von hochbelastbaren Kugel-Keilwellenlagern
Hohe Lebensdauer : 320 Millionen Hübe erreicht im zweijährigen Dauertest (Stand : Januar 2021)
Schutzart : IP67 (mit Luftanschluss bei rechtwinkligen Modellen)
Integrierte Referenzmarke
Für eine stabile Befestigung ist auch eine Flanschausführung erhältlich.

Spezifikationen
Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern.
Modell	DF805SR, DF805SFR	DF805SLR, DF805SFLR
Messbereich	5 mm
Maximale Auflösung	0,1 µm
Genauigkeit (bei 20°C)	1 µm p-p
Messkraft (bei 20°C)	Aufwärts : 0,35 ±0,25 N
	Horizontal : 0,40 ±0,25 N
	Abwärts : 0,45 ±0,25 N
Maximale Ansprechgeschwindigkeit	80 m/min
Bezugspunkt	bei 1 mm ±0,5 mm Position der Spindelbewegung
Ansprechgeschwindigkeit des Bezugspunktes	80 m/min
Ausgabe	Spezielles Serielles Protokoll
Spindelantrieb	Federdruck	Federdruck / Absaugung
Schutzart	IP67	IP64 Bei Anschluss eines Φ4 mm Entlüftungsschlauchs : IP67
Vibrationsfestigkeit	100 m/s² (20 bis 2.000 Hz)
Schockfestigkeit	1.000 m/s² (11 ms)
Betriebstemperatur	0 bis +50 °C
Lagertemperatur	-20 bis +60 °C
Spannungsversorgung	+10 bis +30 V DC
Leistungsaufnahme	1,2 W oder weniger
Masse	ca. 30 g (ohne Kabel und Interpolationsbox)
Kabellänge Messtaster	2 m
Ausgangskabellänge	Max. 20 m (Nutzung von CE34 (optional))
Tastspitze	Mit Hartmetallkugelspitze, M 2,5 Gewinde
Zubehör	Bedienungsanleitung, ein Schraubschlüssel, ein Einschraubwinkel für Schlauchanschluss (nur für DF8*SL) Klemmmuttern, Anziehschlüssel, gewölbte Scheiben, je ein Anschlagbolzen (nur für DF8SF*)

Spezifikationen
Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern.
Modell	DF812SR, DF812SFR	DF812SLR, DF812SFLR	DF812SVR
Messbereich	12 mm
Auflösung	0,1 µm
Genauigkeit (bei 20 °C)	1 µm p-p
Messkraft (bei 20°C)	Aufwärts : 0,4 ±0,3 N　0,6 ±0,5 N (Pneumatische Betätigung) Horizontal : 0,5 ±0,3 N　0,7 ±0,5 N (Pneumatische Betätigung) Abwärts : 0,6 ±0,3 N　0,8±0,5 N (Pneumatische Betätigung) Luftdruck : 0,055 MPa
Maximale Ansprechgeschwindigkeit	80 m/min
Referenzpunkt / Bezugspunkt	bei 1 mm ±0,5 mm Position der Spindelbewegung
Ansprechgeschwindigkeit des Bezugspunktes	80 m/min
Ausgabe	Spezielles serielles Protokoll
Spindelantrieb	Federdruck	Federdruck / Vakuumansaugung	Pneumatische Betätigung
Schutzklasse	IP67	IP64 Mit Φ4 mm Entlüftungsschlauch : IP67	IP67
Vibrationsfestigkeit	100 m/s² (20 bis 2.000 Hz)
Schockfestigkeit	1.000 m/s² (11 ms)
Betriebstemperatur	0 bis +50 °C
Lagertemperatur	-20 bis +60 °C
Spannungsversorgung	+10 to +30 V DC
Leistungsaufnahme	1,2 W oder weniger
Masse	ca. 30 g (ohne Kabel und Interpolationsbox)
Kabellänge Messtaster	2 m
Ausgangskabellänge	Max. 20 m (Nutzung von CE34 (optional))
Tastspitze	Mit Hartmetallkugelspitze, M 2,5 Gewinde
Zubehör	Bedienungsanleitung, ein Schraubschlüssel, ein Einschraubwinkel für Schlauchanschluss (nur für DF8*SL) Klemmmuttern, Anziehschlüssel, gewölbte Scheiben, je ein Anschlagbolzen (nur für DF8SF*)

Spezifikationen　*auf Bestellung gefertigt
*Verwenden Sie für das Ausgangskabel das CE34 (separat erhältlich). (Kabellänge : Max. 20 m) Magnescale behält es sich vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern.
Modell	DF830SLR	DF830SVR
Messbereich	30 mm
Auflösung	0.1 µm
Genauigkeit (bei 20 °C)	1.3 µm p-p	1.7 µm p-p
Messkraft (bei 20 °C)	Aufwärts : 0.5 ± 0,35 N Horizontal : 0.6 ± 0,35 N Abwärts : 0.7 ± 0,35 N	Luftpresser 0,07 Mpa 1,9 N oder weniger für alle Richtungen 0,0９ Mpa 2,6 N oder weniger für alle Richtungen
Maximale Ansprechgeschwindigkeit	80 m/min
Referenzpunkt / Bezugspunkt	bei 1 mm ±0,5 mm Position der Spindelbewegung
Ansprechgeschwindigkeit des Bezugspunktes	80 m/min
Ausgabe	Spezielles serielles Protokoll
Schutzklasse (ohne Kabelteile und Interpolationsbox)	IP53 Bei Verwendung des DZ830BL : IP67	IP53 Bei Verwendung des DZ830BV : IP67
Vibrationsfestigkeit	100 m/s² (20 bis 2.000Hz)
Schockfestigkeit	1.000 m/s² (11 ms)
Betriebstemperatur	0 bis +50 °C
Storage temperature	‒20 bis +60 °C
Spannungsversorgung	DC +10 bis +30 V
Leistungsaufnahme	1.2 W oder weniger
Masse *1	ca. 80 g (ohne Kabel und Interpolationsbox)
Kabellänge Messtaster	2 m
Tastspitze	Mit Hartmetallkugelspitze, M 2,5 Gewinde
Zubehör	Bedienungsanleitung, Schraubschlüssel,

DF805S/DF812S/DF830S

Tastspitze

DZ-100		Rollentaster
DZ-123		Φ3 mm Supercarbid- Tastspitze
DZ-191		Kupplung für Taster (M 2,5 Gewinde)
DZ-5100		Tastspitzen-Set (Stift, exzentrisch, Hartmetall flach, Kunststoff kugelförmig)

Spindelheber

DZ-161

Hebel zum manuellen Anheben (Um ein manuelles Verschieben zu ermöglichen, wird dieser zwischen der Spindel und dem Taster montiert).

Messgeräteständer

DZ-521

Ständer für Messgerät, Montagebohrung Φ8

Faltenbalg-Satz

DZ305		Faltenbalg-Satz für DF805S Serie
DZ303		Faltenbalg-Satz für DF812S Serie
DZ304		Faltenbalg-Satz für DF812SVR Serie

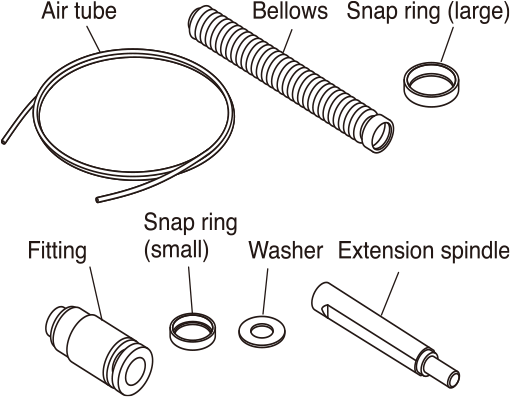

DZ830BL		Faltenbalg-Satz für DF830SLR Serie
DZ830BV		Faltenbalg-Satz für DF830SVR Serie
