SQ37/47/57SmartSCALE

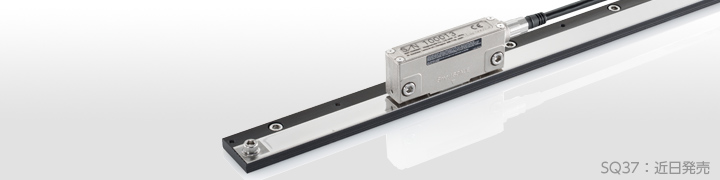

SQ37 SmartSCALE
  • 特徴
  • スペック
  • 外形寸法図
  • 取扱説明書
  • カタログ

特徴

  • 広いクリアランスと許容範囲
  • 分離型のシンプル構造
  • 5nmの高分解能
  • IP67の密閉構造

スペック

主な仕様

記載内容は予告なしに変更する場合があります。

型名SQ37 / SQ47 / SQ57
有効長70 ~ 3,770mm
精度±(1.5+1.5L/1000)μm
分解能0.005/0.01/0.05/0.1/0.5/1 μm から選択
最大応答速度200m/min(シリアル通信時)
耐振動250m/s2(50Hz~2,000Hz)
耐衝撃980m/s2(11ms)
保護等級IP67
最大消費電力1.3W
供給電源電圧DC5V±5%
使用温度範囲0 ~ 50℃
出力信号 各社シリアルインターフェース対応
別売オプション 接続ケーブル:CH23シリーズ

外形寸法図

※ファイルが見つからない場合はお問合せください。

お問合せ

取扱説明書

※ファイルが見つからない場合はお問合せください。

お問合せ

カタログ

Absolute type日本語Absolute type カタログ 日本語 PDF
Absolute type英語Absolute type カタログ 英語 PDF

※ファイルが見つからない場合はお問合せください。

お問合せ

SmartSCALEとは?
