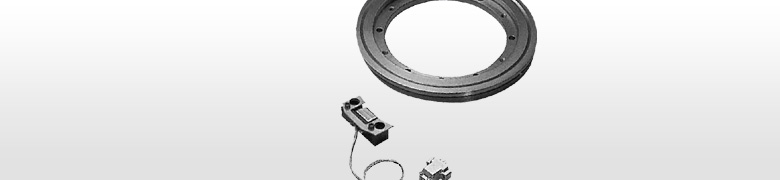

RS310Magnescale

RS310 Magnescale
  • 特徴
  • スペック
  • 外形寸法図
  • 取扱説明書
  • カタログ

特徴

NCフィードバック用回転スケール

  • 磁気検出方式
  • 油・汚れに強く高信頼性
  • 機器の回転軸に直接取付け可能
  • 取付け調整が容易
  • スケールドラムと検出ヘッドは非接触式
  • 薄型形状:厚さ16mm
  • 主な用途:NCターニングセンタ・立旋盤・横型マシニングセンタ・NCサーキュラテーブルなどの回転軸制御

スペック

主な仕様

*1 RS310-1800A:スケールドラムの外周ブレ量を3μm程度に抑えた時、累積ピッチ精度7.2"が得られます。これを超えて外周ブレが発生した場合、外周ブレ1μm当たり累積ピッチ精度が2.3" p-p増加します。
*2 リップル率1.5%で内挿精度3.6″の関係があります。 リップル率が増大すると内挿精度はリニアな関係で悪化します。

記載内容は予告なしに変更する場合があります。

型名RS310-1800A
検出ヘッド数1
記録波長0.32mm
記録波数1800λ/回転
分解能0.001°
スケールドラムヘッド間クリアランス100μm~110μm(製品出荷時)
累積ピッチ精度*17.2″(製品出荷時)
内挿精度*23.6″(デテクタでリップル率を1.5%以下に調整した時)
スケールドラムの許容外周ブレ量*1取付時に極力少なく抑える
ヘッドASSY取付部許容平坦度5μm以下(局部的凹凸やカエリは不可)
機械本体許容残留磁気量0.25mT(変動磁場を含む)
機械的許容回転数7000min-1
温度範囲使用:0℃~40℃ 保存:-10℃~50℃
スケールドラム寸法φ183.4×φ121×16mm(外形×内径×厚み)
取付ピッチ円直径φ132mm
質量約1.6kg
慣性モーメント1.12×10-2 kgm2
ヘッドASSYを含む外形寸法最大約φ235mm(ケーブル取出し部を含まず)
ヘッドアセンブリ質量約0.12kg
ケーブル長約300mm

外形寸法図

製品名共通日本語英語
RS310- Download

※ファイルが見つからない場合はお問合せください。

お問合せ

取扱説明書

製品名日本語英語ドイツ語簡体字繁体字
RS310 Download Download

※ファイルが見つからない場合はお問合せください。

お問合せ

カタログ

RS310 Series日本語RS310 カタログ 日本語 PDF
RS310 Series英語RS310 カタログ 英語 PDF

※ファイルが見つからない場合はお問合せください。

お問合せ
