PL81/82Magnescale

PL81/82 Magnescale
  • 特徴
  • スペック
  • 外形寸法図
  • 取扱説明書
  • カタログ

特徴

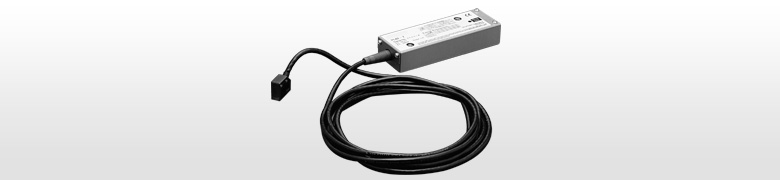

インタポレータ付きヘッドケーブル

  • 小型形状
  • 自動位置制御用インターポレータ
  • 高速応答:300m/min
  • 分解能:10μm、20μm、25μm、50μm、100μm
  • 主な用途:レイアウトマシン、木工機、切断/せん断機、工作機械の自動位置制御

スペック

主な仕様

記載内容は予告なしに変更する場合があります。

型名PL81PL82
-3-5-7-A-B-3-5-7-A-B
ヘッドケーブル長35710153571015
質量(g)64072080091010506407208009101050
精度(20℃)(50+10L/1000)μm(L:有効長mm)(SL110/130との組合せによる)
分解能10、20、25、50、100μm
アラームの表示LEDランプがオレンジ色に変色(正常動作時:グリーン)
クリアランスMax.1.5mm
最大応答速度300m/min
出力回路最大定格電圧:40V、最大定格電流:100mA電圧差動ラインドライバ MC34C87(相当品)
電流電圧DC10~30VDC4.75-5.25V
消費電流Max.70mA(2.1W)Max.300mA(1.5W)
保護等級IP67相当(ヘッド部のみ。インターポレータ部は、保護構造になっていません)
使用温度範囲0℃~+45℃
保存温度範囲-20℃~+50℃

外形寸法図

製品名共通日本語英語
PL81/82- Download

※ファイルが見つからない場合はお問合せください。

お問合せ

取扱説明書

製品名日本語英語ドイツ語簡体字繁体字
PL81/82 Download Download Download

※ファイルが見つからない場合はお問合せください。

お問合せ

カタログ

PL81/82 Series日本語PL81/82 カタログ 日本語 PDF
PL81/82 Series英語PL81/82 カタログ 英語 PDF

※ファイルが見つからない場合はお問合せください。

お問合せ
