MJ100/110Magnescale

MJ100/110 Magnescale
  • 特徴
  • スペック
  • 外形寸法図
  • 取扱説明書
  • カタログ

特徴

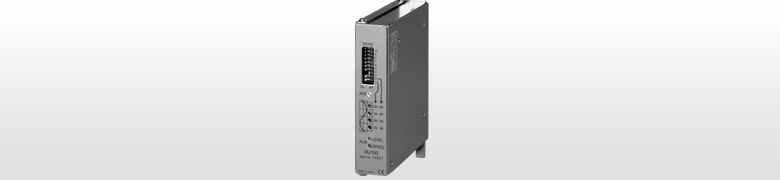

産業機械用として設計された1軸1筐体型インターポレータ、デジルーラ専用タイプ

  • 40分割から最大1000分割まで分割可能
  • 別売りのデジルーラ・ヘッドユニットPL25およびスケールユニットSL110/130(基本波長=5mm)、またPL60およびスケールユニットSL331(基本波長=2mm)と組み合わせることにより分解能2μm~125μmのA/B相信号を出力します
  • 電源電圧 MJ100:5V(4.5~6V)、MJ110 : 12~30V(11~31V)
  • MJ100はデジルーラの再生波長(PL25=5mm、PL60=2mm)を1周期としたUVW相も同時出力されています

スペック

主な仕様

*1 この値は最小位相差1μs時の参考値です。出力ケーブル長により機能しない場合があります。
*2 断線等で異常なオフセットが発生している場合機能しないことがあります

記載内容は予告なしに変更する場合があります。

型名MJ100MJ110
電源電圧DC5V(4.5V~6V)DC12V~30V(11V~31V)
消費電力4W3W
出力インターフェースラインドライバ(EIA-422準拠)オープンコレクタ(IOL=50mA max.)
出力A/B相・Z相・UVW相・アラームA/B相・Z相・アラーム
分割数1000・960・800・512・500・480・400・256・240・200・128・120・100・80・64・40およびこの1/2(但し、同期原点仕様を満足しません)
最大応答周波数1000分割6kHz:PL25接続時 1800m/min PL60接続時 720m/min600Hz:PL25接続時 180m/min PL60接続時 72m/min*1
500分割15kHz:PL25接続時 4500m/min PL60接続時 1800m/min1.5kHz:PL25接続時 450m/min PL60接続時 180m/min*1
200分割42kHz:PL25接続時 12600m/min PL60接続時 5000m/min4.2kHz:PL25接続時 1260m/min PL60接続時 500m/min*1
120分割70kHz:PL25接続時 21000m/min PL60接続時 8400m/min7.4kHz:PL25接続時 2220m/min PL60接続時 888m/min*1
最小位相差100ns1μs
アラーム*2速度アラーム(最小位相差時間または最大応答周波数)、レベルアラーム(0.4Vp-p以下)、最小アラーム時間約400ms
システム立上り時間電源立上り後0.5秒以下
接続対象スケールPL25またはPL60
使用温度範囲0℃~45℃
保存温度範囲-20℃~60℃
外形寸法138×93×26(mm) 突起物含む
質量350 g
付属品取扱説明書・出力コネクタ・コネクタキャップ・取付けネジ・フェアライトコア
別売アクセサリSET-P16-1(外部原点用)スケール延長ケーブル・外部原点延長ケーブル・ケーブル付き出力コネクタ
