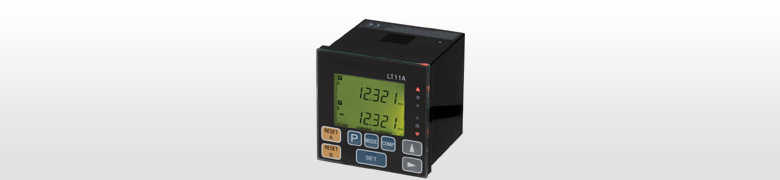

LT11ADigital Gauge

LT11A DigitalGauge
  • 特徴
  • スペック
  • 外形寸法図
  • 取扱説明書
  • カタログ

特徴

小型・軽量で組み込みが容易な表示ユニット

  • 小型・軽量 : DIN規格(72×72mm/W×H)
  • 表示分解能 : 1、5、10μm選択
  • パネルマウントに最適。
  • 表示装置とPLC、パソコンを直接接続可能。
  • 全機種に合否判定出力。データはBCD、RS-232C対応タイプで出力が可能。
  • 現在値、最大・最小値、P-P値測定およびそれらの合否判定機能を標準装備。
  • このサイズで和差演算機能が標準装備された2チャンネル入出力タイプも用意。
  • 合否判定のためのコンパレータ値(上限/下限)を4種類メモリできるタイプを用意。(BCD出力モデル)
  • 各種測定に対応する豊富なラインナップ
  • 主な用途 : 組立品の不良選別、データ管理

スペック

主な仕様

*1 I/Oコネクタ: 入力: リセット、ピークホールドスタート、ピークホールドポーズ、RSトリガ (RS-232Cモデルのみ)/出力: 合否判定 (フォトカプラ)
*2 BCD (36pinハーフピッチコネクタ):入力: リセット、ピークホールドスタート、コンパレート値選択 (4種)/出力: 6桁 (オープンコレクタ)現在値・最大・最小・P-P値のいずれかを選択に応じて出力、アラーム出力
*3 RS-232C (8pinミニDINコネクタ):リセット、プリセット値設定・呼び出し、ピークホールドスタート、ピークホールドポーズ、現在値ラッチ、ソフトウェアバージョン読出し、コンパレート値設定、現在値・最大・最小・P-Pの測定モード選定と出力、キーロックと解除、BCD (36pinハーフピッチコネクタ)入力: リセット、ピークホールドスタート、コンパレート値選択 (4種)/出力: 5桁 (オープンコレクタ)現在値・最大・最小・P-P値のいずれかを選択に応じて出力、アラーム出力
*4 RS-TRG端子:RS-232Cデータ出力用トリガ入力
*5 測長ユニット接続時

記載内容は予告なしに変更する場合があります。

型名LT11A-101LT11A-101BLT11A-101CLT11A-201LT11A-201BLT11A-201C
表示6桁、バックライト付LCD、モード表示
入出力測長ユニット入力1 CH2 CH
I/Oコネクタ*1
BCD*2----
RS-232C*3----
RS-TRG*4----
リセット機能リセットキーおよび、外部入力 (I/Oコネクタ)
-BCD端子RS-232Cコマンド-BCD端子RS-232Cコマンド
プリセット機能プリセットキーでプリセット値設定、リセットキーで呼び出し
-BCDのリセット端子で呼び出しRS-232Cコマンドで設定・呼び出し-BCDのリセット端子で呼び出しRS-232Cコマンドで設定・呼び出し
コンパレータ機能3段コンパレータフロントパネルのキーからコンパレータ値設定合否判定:LED表示およびI/Oコネクタ出力 (フォトカプラ)
-コンパレート値4種設定可 (キー入力)、切り替えはBCD端子RS-232Cコマンドで設定-コンパレート値4種設定可 (キー入力)、切り替えはBCD端子RS-232Cコマンドで設定
ピークホールド機能最大値、最小値、P-P値 I/Oコネクタのスタート入力により測定開始 / ポーズ入力により更新停止
--RS-232Cは設定、スタート共対応--RS-232Cは設定、スタート共対応
表示分解能0.001 mm、0.005 mm、0.01 mm選択
ディレクション切り換え可能
原点機能使用の有無選択 (使用する場合、電源投入と同時に原点信号入力待ち)
最大応答速度100 m/min100 m/min
和差機能-A+B、A-B、B-Aの選択はディレクションの設定で対応
アラーム速度および断線など (LCDに表示および、I/Oコネクタのコンパレート出力全て" H" (OFF))
-BCDアラーム 端子 "H" (OFF)--BCDアラーム 端子 "H" (OFF)-
データの保存分解能、ディレクション、コンパレータ値、プリセット値、各モード他
-BCD極性転送速度他-BCD極性転送速度他
キーロック機能桁選択キーの長押しにより、キーロック/解除可
温度範囲使用:0~40℃、保存:-10~50℃
消費電力*51.8W2.9W2.0W2.3W4.0W2.5W
質量約200 g約230 g約220 g約210 g約270 g約230 g
電源電源入力コネクタ (3極) : DC9.0-26.4 V
適合測長ユニットDT512P/N
