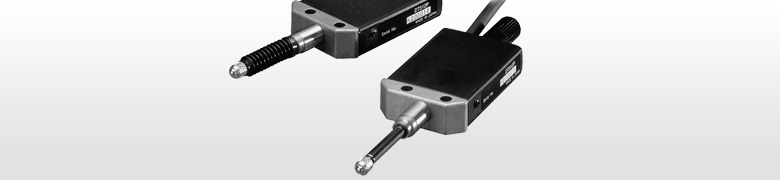

DT512Digital Gauge

DT512 DigitalGauge
  • 特徴
  • スペック
  • 外形寸法図
  • 取扱説明書
  • カタログ

特徴

1μm分解能の小型サイズのデジタルゲージ

  • 耐環境性良好 :IP64相当(DT512P)
  • 油・塵に対して強靭
  • 精度:6μm、3μm *
  • 最高分解能:1μm
  • 測定範囲:12mm
  • 組み込み易い小型サイズ:12×35×116mm(D×W×H)

スペック

主な仕様

*1 MT20接続時
*2 質量はケーブル部を除いた時の値です。

記載内容は予告なしに変更する場合があります。

型名DT512N DT512N-T10 DT512P DT512P-T10
測定範囲12mm
最高分解能1μm
測定力(20℃にて)上方位0.7±0.5N1 .7N以下
横方位0.8±0.5N1 .7N以下
下方位0.9±0.5N1 .7N以下
精度(20℃にて)6μm 3μm*1 6μm 3μm*1
使用温度範囲0℃~50℃
保存温度範囲-10℃~60℃
ケーブル長2m
ステム径φ8(0~0.015)mm
測定子スチール球φ3mm(M2.5p×0.45ねじ込み)
質量*2約75g約80g
保護等級IP64相当

外形寸法図

製品名共通日本語英語
DT512N Download
DT512P Download

※ファイルが見つからない場合はお問合せください。

お問合せ

取扱説明書

製品名日本語英語ドイツ語簡体字繁体字
DT512 Download Download Download Download

※ファイルが見つからない場合はお問合せください。

お問合せ

カタログ

DT512 Series日本語DT512 カタログ 日本語 PDF
DT512 Series英語DT512 カタログ 英語 PDF

※ファイルが見つからない場合はお問合せください。

お問合せ

Digital Gaugeとは?
