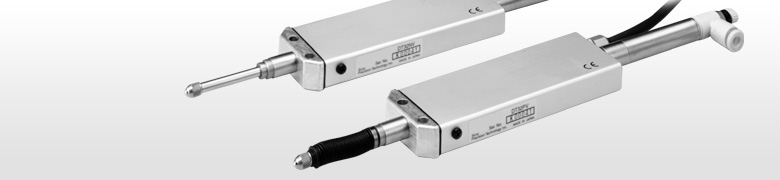

DT32Digital Gauge

DT32 DigitalGauge
  • 特徴
  • スペック
  • 外形寸法図
  • 取扱説明書
  • カタログ

特徴

組み込みに適した小型サイズのデジタルゲージ

  • 磁気検出方式
  • 耐環境性良好: IP64相当(DT32P/PV)
  • 油・塵に対して強靭。
  • 精度: 10μm
  • 最高分解能: 5μm
  • 測定範囲: 32mm
  • 組み込み易い小型サイズ:DT32で12×35×218mm(D×W×H)
  • エア供給によりスピンドルを駆動する空気圧押出タイプも用意。(NV/PV)
  • 主な用途: 部品および部品組立て時の、自動測定・選別

スペック

主な仕様

*1 質量はケーブル部を除いた時の値です。
*2 測定力は、入力エアー圧力1.96×105Paで、スピコン開放時の値です。
*3 測定力は、入力エアー圧力2.35×105Paで、スピコン開放時の値です。

記載内容は予告なしに変更する場合があります。

型名DT32NDT32NVDT32PDT32PV
スピンドル駆動方式-空気圧押出タイプ-空気圧押出タイプ
測定範囲32mm
最高分解能5μm
測定力(20℃にて)上方位1.1±0.8N2.9N以下9N以下
横方位1.3±0.8N2.9N以下9N以下
下方位1.5±0.8N2.9N以下9N以下
精度(20℃にて)10μm
使用温度範囲0~50℃
保存温度範囲ー10~60℃
ケーブル長2m
ステム径φ8(0~0.015)mm
測定子スチール球φ3mm(M2.5p×0.45ねじ込み)
質量*1約120g約140g約120g約140g
保護等級IP64相当IP64相当

外形寸法図

製品名共通日本語英語
DT32N Download
DT32NV Download
DT32P Download
DT32PV Download

※ファイルが見つからない場合はお問合せください。

お問合せ

取扱説明書

製品名日本語英語ドイツ語簡体字繁体字
DT32 Download Download Download

※ファイルが見つからない場合はお問合せください。

お問合せ

カタログ

DT32 Series日本語DT32 カタログ 日本語 PDF
DT32 Series英語DT32 カタログ 英語 PDF
