DT12Digital Gauge

DT12 DigitalGauge
  • 特徴
  • スペック
  • 外形寸法図
  • 取扱説明書
  • カタログ

特徴

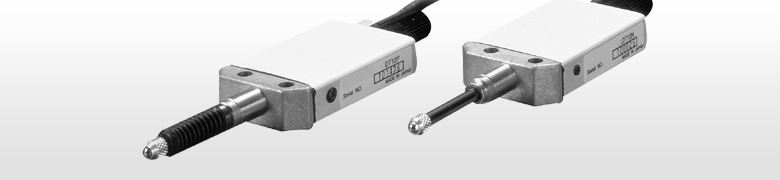

組み込みに適した小型サイズのデジタルゲージ

  • 磁気検出方式
  • 耐環境性良好: IP64相当(DT12P)
  • 油・塵に対して強靭
  • 精度: 10μm
  • 最高分解能: 5μm
  • 測定範囲: 12mm
  • 組み込み易い小型サイズ:DT12で12×35×116mm(D×W×H)
  • エア供給によりスピンドルを駆動する空気圧押出タイプ
  • 主な用途: 部品および部品組立て時の、自動測定・選別

スペック

主な仕様

*1 質量はケーブル部を除いた時の値です。

記載内容は予告なしに変更する場合があります。

型名DT12NDT12P
スピンドル駆動方式-
測定範囲12mm
最高分解能5μm
測定力(20℃にて)上方位0.7±0.5N1 .7N以下
横方位0.8±0.5N1 .7N以下
下方位0.9±0.5N1 .7N以下
精度(20℃にて)10μm
使用温度範囲0~50℃
保存温度範囲ー10~60℃
ケーブル長2m
ステム径φ8(0~0.015)mm
測定子スチール球φ3mm(M2.5p×0.45ねじ込み)
質量*1約75g約80g
保護等級IP64相当

外形寸法図

製品名共通日本語英語
DT12N Download
DT12P Download

※ファイルが見つからない場合はお問合せください。

お問合せ

取扱説明書

製品名日本語英語ドイツ語簡体字繁体字
DT12 Download Download Download Download

※ファイルが見つからない場合はお問合せください。

お問合せ

カタログ

DT12 Series日本語DT12 カタログ 日本語 PDF
DT12 Series英語DT12 カタログ 英語 PDF
