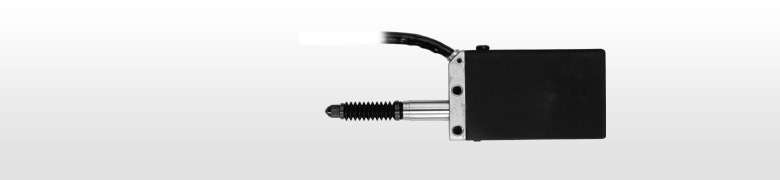

DL310BDigital Gauge

DL310B DigitalGauge
  • 特徴
  • スペック
  • 外形寸法図
  • 取扱説明書
  • カタログ

特徴

応答性に優れた、A/B相出力タイプの小型・スリムな機械計測用デジタルゲージ

  • 磁気検出方式
  • 最高分解能:10μm
  • 精度:10μm
  • A/B相出力(オープンコレクタ)により、シーケンサや汎用のカウンタへダイレクトに接続が可能。
  • 全長106mm、厚さ10mmの小型・薄型形状なので機器への組込みが容易。
  • 空圧装置を利用してスピンドルの上下駆動が可能。
  • 防塵ベローズ標準装備により耐環境性良好:保護等級IP64相当

スペック

主な仕様

*1 電気回路の最大応答速度です。
*2 質量はケーブル部を除いた時の値です。
*3 2m以上は購入前にご確認ください。
※ 耐震動・耐衝撃性についてはお問い合わせください。

記載内容は予告なしに変更する場合があります。

型名DL310B
測定範囲10mm
最高分解能10μm
精度(20℃にて)10μm
測定力(20℃にて)1.5N以下
出力信号A/B相、NPNオープンコレクタ(12V/10mA以下)
最大応答速度*1120m/min
使用温度範囲0~50℃
保存温度範囲-10~60℃
保護等級IP64相当
ケーブル長2m*3
電源DC5V±5%
消費電力0.2W
質量*2約60g
測定子超硬ボール付測定子 DZ-123付属(M2.5×0.45 ねじ込み)
エアリフター用真空圧6.0×104~7.5×104Pa

外形寸法図

製品名共通日本語英語
DL310B Download

※ファイルが見つからない場合はお問合せください。

お問合せ

取扱説明書

製品名日本語英語ドイツ語簡体字繁体字
DL310B Download Download Download

※ファイルが見つからない場合はお問合せください。

お問合せ

カタログ

DL310B Series日本語DL310B カタログ 日本語 PDF
DL310B Series英語DL310B カタログ 英語 PDF

※ファイルが見つからない場合はお問合せください。

お問合せ
